一、PCB是什么材料

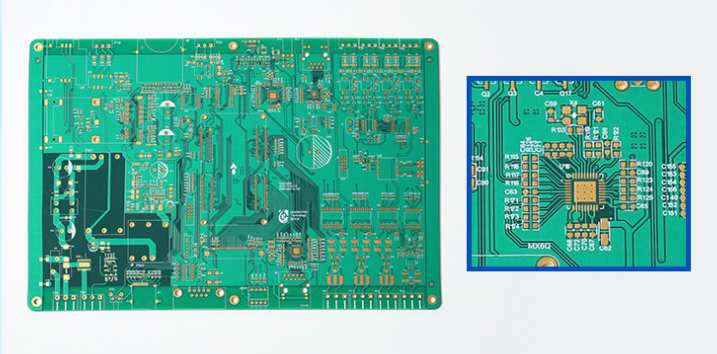

隨著電子技術的發展,現代化生產和大規模生產的需求促使電路板制造技術已經成為電子制造工業中的重要組成部分。PCB(Printed Circuit Board)即印刷電路板,是用印刷技術精細制作的電路板,用于支持和連通電子元件,是一種具有高精度、高效率的制造方式,廣泛應用于電子產品中。
二、PCB的材料成分
PCB的主要材料成分是基材、導電層和表面保護層?;氖且粋€電氣絕緣材料,它的作用是支撐電路板,同時保護電路板,減少電路板的機械損傷。常用的基材材料包括玻璃纖維、環氧樹脂、聚酰亞胺等。導電層是電路板上的電路組成部分,材料通常是銅箔,通過印刷、鋪敷等方式將銅箔附著在基材表面形成所需的導電線路。表面保護層形式多樣,常見的有油墨、噴漆和覆膜等,用于保護電路板表面免受腐蝕、磨損和溫度等因素的影響。
三、基材的選擇
基材是電路板的重要組成部分,影響著電路板的性能和質量。不同的基材具有不同的物理、力學和電學性質,適用于不同的電子產品。在基材的選擇時,需要考慮材料的溫度系數、阻抗、耐水、耐化學腐蝕等性能,以及成本、可生產性和環保等方面的因素。
玻璃纖維是一種常見的基材,它有較好的機械強度和電學性能,可承受高溫和高頻率的應用環境。另外,聚酰亞胺基材也是一種常用的基材,它具有高溫度、高電性能和高精度的特點,常被用于射頻電路和高標清視頻電路的應用中。
四、導電層的制備
銅箔是用于制作導電層的常見材料。制備導電層的方法多樣,其中最常見的是銅箔覆蓋法。這種方法將銅箔附著在基材表面,然后用化學蝕刻的方式除去不需要的部分。銅箔的厚度一般在10μm~80μm之間,厚度的不同會影響電路板性能的穩定性和可靠性。同時,銅箔的厚度還可能影響印刷電路板的成本和生產效率。
另外,銅箔鋪敷法也是一種發展較快的技術,它將銅箔鋪敷在基材表面,經過化學光刻技術進行蝕刻。銅箔鋪敷法不僅可以制作復雜的電路板,還可以制作三維電路板。
五、表面保護層的作用
表面保護層是電路板的重要組成部分,在制造過程中可以保護電路板不受到損傷,提高電路板的可靠性和使用壽命。常見的表面保護層材料有噴漆、油墨和覆膜等。
噴漆是一種快速制作電路板的方法,可以節省生產時間和成本。油墨具有防銹、抗腐蝕、導電、絕緣和抗磨損等優點,應用較為廣泛。覆膜是一種將一層薄膜覆蓋在電路板表面的方法,可起到保護和隔離電路板的作用。
PCB板制作是電子工程中的一種非常重要的工藝,它關乎著整個電子系統的穩定性、可靠性以及壽命等重要參數。在本篇文章中,將以具體的步驟來介紹PCB板制作的工藝流程。
材料準備
在PCB板制作前,需要準備一些基礎材料,包括鋁基板、銅箔、光敏涂層、化學藥品等。這些材料的質量和使用方式直接關系著后續制作的效果和質量,因此在準備過程中要特別注意。
圖形設計
PCB板制作是通過圖形化的方式來完成的,因此需要先通過電腦軟件進行PCB板的圖形設計。這些設計包括電路元件安排、電路導線設計等,都需要高度的技術儲備和經驗,以確保實際制作的PCB板能夠完全符合設計要求。
圖形輸出
在完成PCB板的設計之后,需要通過電腦輸出這些圖形化信息,通常采取的方式是將這些信息刻在光敏涂層上,以便在制作過程中進行光刻的操作。在輸出過程中,需要注意輸出質量和正確性,以免造成實際操作時的差錯。
光刻制作
當獲得光敏涂層后,需要將已經輸出的圖形信息通過光刻制作的方式刻在銅箔上。這個步驟是實際制作過程中的核心,其精度和穩定性將直接決定PCB板的質量和使用壽命。在光刻制作過程中,需要掌握一定的物理化學知識,通常需要采取真空吸附、光刻曝光、顯影等方式來完成。
電路切割
在刻出圖形后,需要通過電路切割的方式來將多余的銅箔切去,以便進行電路布線。這個過程需要使用特殊的切割工具,需要對電路布線有足夠的認知理解,在切割過程中需要防止損壞電路元件或是形狀不規則的情況出現。
噴錫制作
最后,在完成電路布線之后,需要通過噴錫的方式來完成PCB板制作的最后一步。噴錫技術的完成將使得整個電路板具有較高的導電性能,同時還能起到保護電路的作用。在噴錫過程中,要控制好噴錫的均勻性和厚度,以確保PCB板具有穩定的品質。
PCB板制作是一個非常重要的工藝過程,整個過程中涉及的知識點相當豐富。這些知識點包括電路設計、物理化學、電路布線、電路元件的選擇和使用等,需要操作人員具有深厚的知識儲備和實踐經驗。在操作過程中,還需要注意質量控制、安全操作和環境保護等方面,以確保PCB板的制作具有高品質和可靠性。
