一、簡介

撥碼開關(也叫 DIP 開關，撥動開關，超頻開關，地址開關，撥拉開關，數碼開關，指撥開關)是一款用來操作控制的地址開關，采用的是 0/1 的二進制編碼原理。通俗的說也就是一款能用手撥動的微型的開關，所以也通常叫指撥開關的也很多。

二、類型

撥碼開關很多款型號，按照腳位來區分有直插式（ DIP) 和貼片式（ SMD）之分，按照撥動的方式來分有平撥跟側撥之分，按照腳間距有2.54mm 和 1.27mm 腳間距之分，按照顏色有黑色，紅色，藍色的區別。根據狀態來說還有兩態跟三態之分。根據位數來說正常是都是 1-10 位、 12 位等 11 個位數。其實細分下來，還有很多種。

三、歷史

撥碼開關隨著用途廣泛起來，目前市面上用量最廣泛的是臺灣生產的。大陸目前也有很多廠家加入到此行列當中。

四、用途

廣泛使用于數據處理、通信、遙控和防盜自動警鈴系統等需要手動程式編制的產品上。

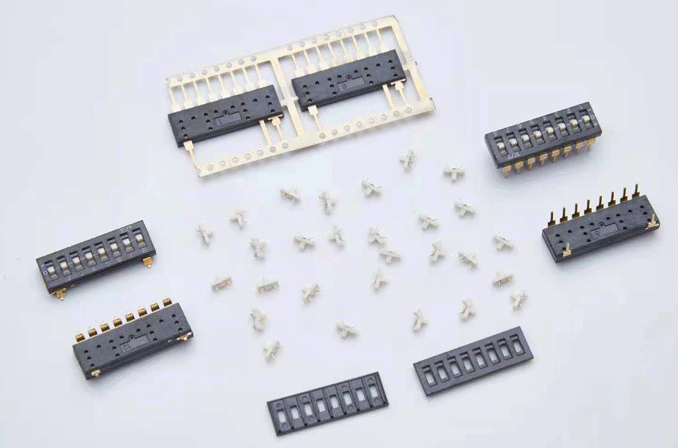

五、具體介紹

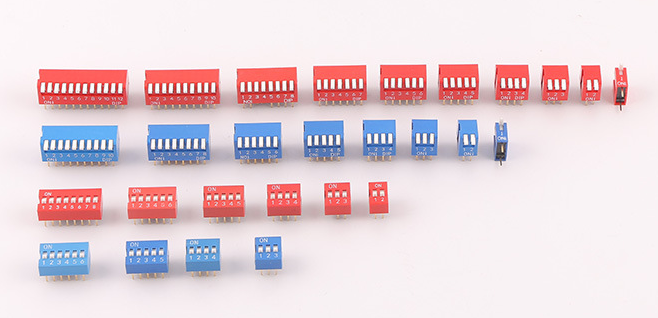

1.紅色、藍色系列

撥碼開關原理

這款主要的主要特點是顏色比較鮮艷，本體比較打，撥動推扭用手直接撥動起來很方便，也比較有手感。這款的腳間距只有一種 2.54mm 的，有直插跟貼片之分，不過直插的用得很多，貼片的市面上很少見。試用于用在儀器外表，并且要經常調試的情況下試用。BS 系列為頂撥系列， BP 系列為側撥系列。

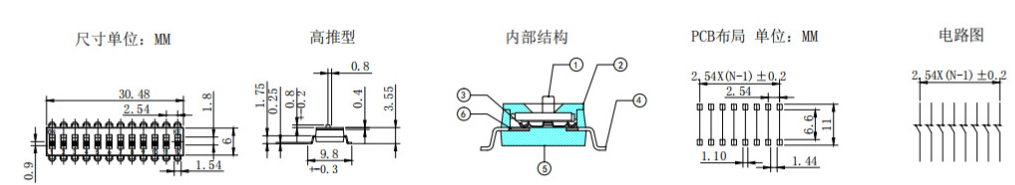

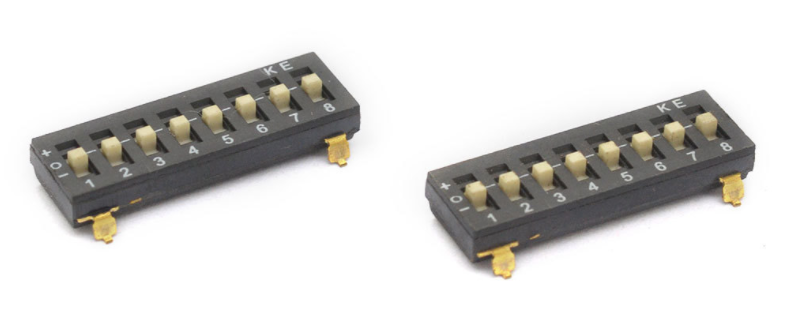

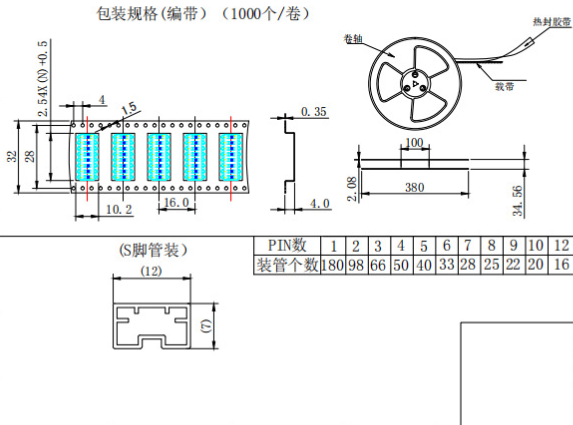

2.IC 型頂撥系列

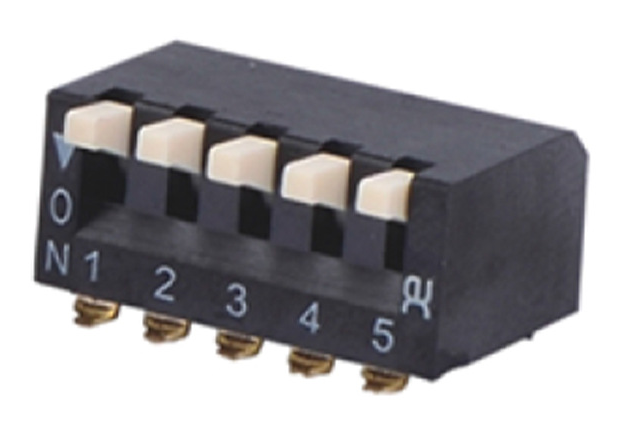

撥碼開關原理

ICX 型這款頂撥直插貼片的，相比紅色與藍色的，這款是在頂上撥動的。主要區別在于本體小，腳間距還是一樣的 2.54mm，形狀跟 IC 一樣。主要用于機器內部，不外露在外面的。還有就是這款通常采用的顏色是黑色，采用材料要比紅色跟藍色的要好，方便焊接的時候用波峰焊或者回流焊時不會因為溫度過高，而使得開關容易壞掉。這款主要用在比較高端的儀器設備上，造價上相對而已比紅色跟藍色的高，不過目前的生產廠家都采用了自動化設備生產，所以市面上價格與紅色藍色相當。DIH 系列為直插系列，DIS 系列為貼片系列。

3.IC 型側撥系列

這款 IC 型的也是相對 BP 系列來對比的。主要區別也是本體比較小，腳間距還是一樣的 2.54mm，形狀跟IC 一樣。主要用于機器內部，不外露在外面的。還有就是這款通常采用的顏色是黑色，不過也有用紅色的，采用材料要比 BP/BS 的要好，方便焊接的時候用波峰焊或者回流焊時不會因為溫度過高，而使得開關容易壞掉。NPH 系列為直插系列， NPS 系列為貼片些列。

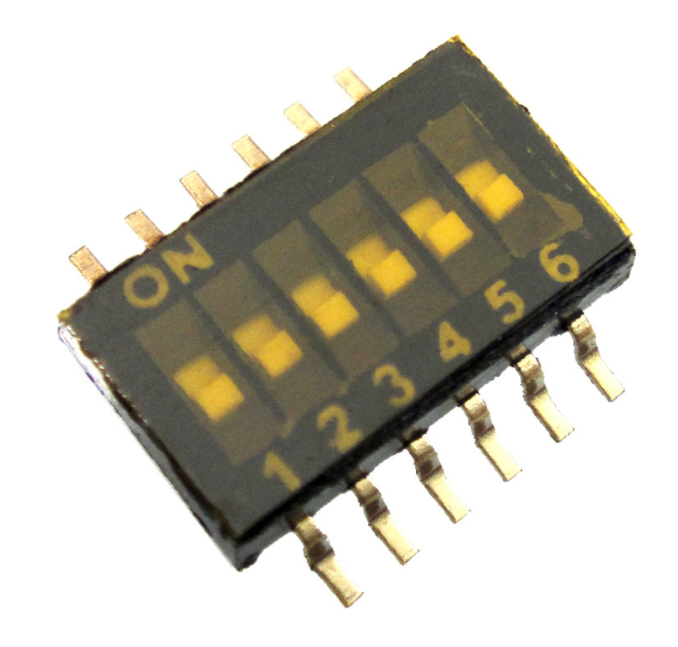

4.微型半腳距撥碼開關

半腳距，顧名思義是正常撥碼開關的腳距的一半，也就是 1.27mm。這款目前市面上只有頂撥貼片的，再沒有其他的類型了。相對 DIS 系列來說，最主要的特點就是體積小。在線路板上占更少的空間。

5. 三態撥碼開關

以上介紹的 4 個大類型都是兩態的，也就是兩種狀態， 0/1，而DT 系列的這款采用的是-1，0，+1 三種狀態，多少位的就能編譯出 3 的多少次方種狀態來。這個主要是用于遙控器的編碼上面。一般有4/6/8/9/10/12 幾種位數，最常用的是 8 位的。就拿 8 位的來說，一個 8 位三態開關可以編碼 3 的 8 次方也就是 6561 種編碼出來。這種就廣泛用于各種遙控器當中，并且調節的方式非常簡單。

6.側插系列

BA 系列這款的主要特點就是在側插，其他參數跟 BS/BP 系列性質一樣。結合了 BS/BP 的各項特點。為了使得客戶試用方便，其實細分開關的具體型號還有很多，例如推扭有高出跟不搞出來的，也有貼膜防塵放清洗的，還有單刀雙擲的單刀多擲的撥碼開關。等等。

六、基本參數

1、產品性能

1）額定電流：切換電流 25mA，24VDC

不切換電流 100mA，24VDC

2）接觸阻抗：初始值 50 毫

壽測后 100 毫歐

3）絕緣阻抗: 最小 500 兆歐 at 500VDC

4）耐壓值 : 500VDC/一分鐘

5）操作力度: 最大 1000gf

6）壽命測試: 5000 次
