全橋整流電路工作原理

全橋整流電路是一種常見的整流電路，工作原理如下：

1. 在正半周期間，端子 1 變?yōu)檎?，端?2 變?yōu)樨摗＿@將導致二極管 A 和 C 變?yōu)檎蚱?，電流將流過它們。同時，二極管 B 和 D 將變?yōu)榉聪蚱貌⒆柚闺娏魍ㄟ^它們。電流將從 1 到 4 到 3 到 2 流動。

2. 在負半周期間，端子 1 將變?yōu)樨?，端?2 將變?yōu)檎＿@將導致二極管 B 和 D 變?yōu)檎蚱貌⒃试S電流通過它們。同時，二極管 A 和 C 將反向偏置，并阻止通過它們的電流。電流將從 2 流向 4 流向 3 流向 1。

3. 濾波電路：作為全波橋式整流器的輸出，我們得到一個帶有許多紋波的脈動直流電壓。我們不能將此電壓用于實際應用。因此，為了將脈動直流電壓轉換為純直流電壓，我們使用如上所示的濾波電路 。

單相全橋整流電路

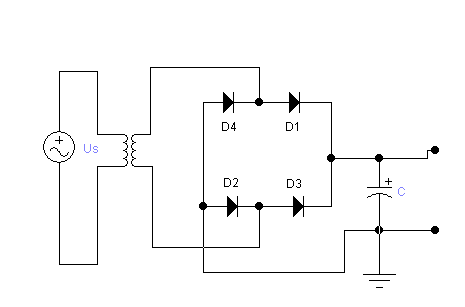

單相全橋整流電路是一種常見的電力電子裝置，主要用于將交流電轉換為直流電。該電路由4個二極管組成，形成全橋形式。

在單相全橋整流電路中，當變壓器副邊電壓在正半周（0~Π）時，輸入電壓上正下負；此時，D1和D3導通，D2和D4反向截止（二極管的單向?qū)щ娦裕?，承受反向電壓截止；負載 R_ {L} 上流過的電流 i_ {o} 方向由上至下，負載電壓 u_ {o} 為上正下負。這種情況下，輸出電壓等于變壓器的副邊電壓，即 u_ {0}=u ;輸出波形與輸入波形大小方向一致，最大值為 \sqrt {2}U。

此外，需要注意的是，單相全橋整流電路中的控制角α越大，I2_rms/Id越大，這說明當Id一定時，αmax時，I2_rms最大。因此，在設計和使用單相全橋整流電路時，需要根據實際情況選擇合適的控制角α，以保證電路的穩定性和效率。

三相全橋整流電路

三相全橋整流電路是一種電力電子裝置，主要用于電壓控制要求高或需要進行逆變的場合。該電路由六只晶閘管組成，VS1、VS2、VS3為共陰極組，VS4、VS5、VS6為共陽極組。

在三相全橋整流電路中，工作過程如下：當變壓器副邊電壓在正半周（0~Π）時，輸入電壓上正下負；此時，D1和D3導通，D2和D4反向截止（二極管的單向?qū)щ娦裕?，承受反向電壓截止；負載 R_ {L} 上流過的電流 i_ {o} 方向由上至下，負載電壓 u_ {o} 為上正下負。這種情況下，輸出電壓等于變壓器的副邊電壓，即 u_ {0}=u ;輸出波形與輸入波形大小方向一致，最大值為 \sqrt {2}U。

此外，需要注意的是，三相全橋整流電路中的控制角α越大，I2_rms/Id越大，這說明當Id一定時，αmax時，I2_rms最大。因此，在設計和使用三相全橋整流電路時，需要根據實際情況選擇合適的控制角α，以保證電路的穩定性和效率。

全橋整流電路作用

全橋整流電路是一種能夠?qū)⑤斎氲慕涣麟娦盘栟D(zhuǎn)換為穩定的直流電信號的電路，滿足各種電子設備對直流電源的需求。全橋整流電路通過交替導通的方式實現對輸入交流信號的完全整流，從而最大程度地利用輸入電源的能量。相比于其他單向整流電路，全橋整流電路具有更高的轉換效率和能量利用率。此外，全橋整流電路還能夠減少諧波成分，并提供更純凈的輸出電壓波形。

全橋整流電路是由幾個整流二極管組成

全橋整流電路由四個整流二極管組成，這四個二極管共同形成一種橋式連接，因此被稱為全橋。在工作過程中，當輸入電壓處于正半周期時，二極管D1和D2導通，此時負載上的電流方向是從負極到正極；相反，當輸入電壓處于負半周期時，二極管D3和D4導通，負載電流的方向則從正極到負極。通過這種交替導通的方式，全橋整流電路能夠?qū)⒔涣麟娹D(zhuǎn)換為直流電。此外，值得一提的是，全橋整流電路可以有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多種規格的正向電流，以及25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多種規格的耐壓值。
