RC延時電路是一種簡易實用的延時電路，它是由一個電容器和一個電阻器組成的。RC延時電路的工作原理是通過電容器的充電和放電來實現延時。RC延時電路的計算公式如下：

T = R × C

其中，T是延時時間，R是電阻值，C是電容值。

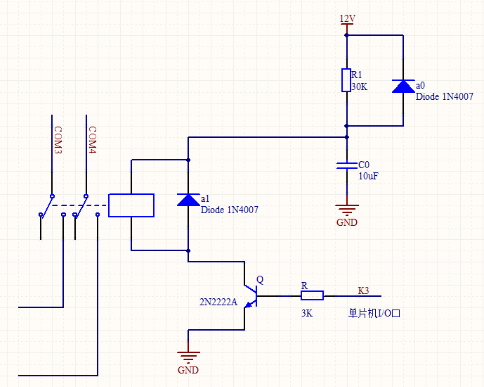

rc延時電路

RC延時電路控制PMOS時間

RC延時電路可以用來控制PMOS管的開關時間。在具體應用中，例如電源的輸出便是由PMOS的打開和關閉來控制的，實現緩啟動就是讓PMOS管的打開時間變得緩慢。一種常見的實現方式是在柵極和源極之間增加一個電容C1，使得PMOS的導通時間變得緩慢。導通的時間與R1、R2、C1的參數是強相關的。

死區時間設置方法：在MOS管的門級加上RC延時開啟電路，而在電阻上并接二極管實現快速關斷。這種方式可以實現上下管之間的死區控制。當CPU輸出低電平有效時，電容器通過電阻放電，邏輯或門輸入腳維持高電平，邏輯或門輸出高電平， IPM輸入仍然鎖定。當電容放電完畢，或門輸入腳變?yōu)榈碗娖綍r(shí)邏輯輸出才為低電平，IPM控制輸入有效，因此，電容放電時間就是CPU控制輸出到IPM控制輸入有效的延時時間。

RC延時電路延時計算

RC延時電路的延時時間常數計算公式為：τ=RC，其中R為電阻，C為電容。延時時間t=RC×ln(V1-V0)/(V1-Vt)，其中V0為電容上的初始電壓值，V1為電容最終可充到或放到的電壓值，Vt為t時刻電容上的電壓值。

RC延時電路怎么去掉

RC延時電路的原理是通過電容充電和放電的過程來實現的。當開關關閉時，電源通過電阻向電容充電，由于電容兩端的電壓不能瞬間改變，因此會在電路中產生延遲。當電容充滿電后，電路達到穩定狀態，開關打開，電容開始通過負載放電，直到電壓降到零。

如果您想去掉RC延時電路，可以直接將電容短路或開路。但是需要注意的是，這樣做可能會影響電路的正常工作。例如，在電機控制等應用中，RC延時電路用于實現三極管等開關器件的快速關斷。在這種情況下，去掉RC延時電路可能會導致關斷時間延長，從而影響電機的性能。

根據RC延時電路的計算公式，您還可以通過調整電阻和電容的值來改變延時時間。例如，增加電阻值或減小電容值可以使延時時間縮短。但同樣需要注意，這些更改可能會對電路的其他性能產生影響。

去掉RC延時電路需要根據您的具體應用和需求來決定。在進行任何更改之前，最好先了解電路的工作機理和各元件的作用。

RC延時電路光耦

RC延時電路和光耦是兩種不同的電子元件，它們各自有獨特的功能和應用。

RC延時電路是一種常見的電子元件，主要作用是實現三極管的延遲導通。在電機控制等應用中，開關器件如三極管的關斷速度要求非?？?，但RC延時電路會導致關斷時間延長。為了解決這個問題，可以采用快速泄放的RC延遲電路，這種電路引入了D3、D2、Q2、R4等元件，以提高關斷速度。

光耦，也稱為光隔離器或光耦合器，是在兩個隔離電路之間傳輸電信號的電子元件。它的主要作用是將電信號從一個電路傳輸?shù)搅硪粋€(gè)電路，同時實現電氣隔離，確保微控制器不受其控制的高功率電路的影響。光耦的內部結構通常包括一個LED和一個光電晶體管，LED向光電晶體管發出紅外光，從而實現電信號的傳輸。
