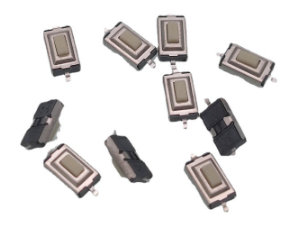

3×6輕觸開關的基本原理

3×6輕觸開關是一種電子開關，通過輕觸操作實現電路的通斷，其基本結構包括按鈕、觸點、電路板等部分，當按鈕被按下時，觸點與電路板上的接觸點接觸，實現電路的閉合；當按鈕釋放時，觸點與接觸點分離，電路斷開，其工作原理簡單可靠，操作便捷。

輕觸開關（Tactile Switch）是一種常見的電子元件，通常用于按鍵控制或信號觸發。它的引腳設計決定了其連接方式和電路布局。以下是關于輕觸開關引腳的詳細說明：

1. 引腳結構與類型

輕觸開關的引腳數量通常為 2腳 或 4腳，具體設計取決于開關類型：

2腳開關：最簡單的設計，按下時導通，松開時斷開。

4腳開關：更常見的類型，實際內部是兩組引腳并聯（1-2腳和3-4腳導通），目的是增強機械穩定性，方便PCB布局時對稱焊接。

2. 引腳功能

導通原理：按下按鍵時，內部金屬?gòu)椘瑢梢_短接，形成電流通路；松開后彈片復位，斷開連接。

引腳排列：四腳開關的引腳通常分為兩組（對角導通），例如：

  - 按下時 1-2腳導通，3-4腳同時導通（兩組引腳并聯）。

  - 實際使用中可任選一組連接（另一組懸空），但對稱焊接能提高穩定性。

3. 接線方法

基礎電路：輕觸開關通常需要配合 上拉電阻 或 下拉電阻 使用，以確保未按下時為明確的高/低電平。

  - 示例電路（下拉電阻）：

    ```

    VCC → 開關引腳1

    開關引腳2 → GPIO引腳（如單片機輸入）

    開關引腳2 → 下拉電阻（10kΩ）→ GND

    ```

四腳開關接線：選擇對角引腳（如1-2或3-4），其余引腳可懸空或焊接固定。

4. 引腳檢測方法

萬用表測試：

  1. 將萬用表調至 通斷檔。1. 基本特性

尺寸：通常指開關本體尺寸為 3mm（寬）×6mm（長），高度根據不同型號而異（常見總高度約 2.5mm~5mm）。

類型：

貼片式（SMD）：適合自動化焊接，直接貼裝在PCB表面。

插件式（DIP）：通過引腳插入PCB孔焊接，機械強度更高。

引腳數量：多為 4腳（內部?jī)山M引腳并聯，實際為兩路信號），少數為 2腳。

2. 引腳排列與接線

4腳開關：

引腳呈對稱分布，按下時 對角導通（如引腳1-3導通，2-4導通）。

實際使用時，任選一對引腳連接即可（另一對懸空或加固焊接）。

典型接線（以控制單片機輸入為例）：

VCC → 開關引腳1

開關引腳3 → GPIO（接上拉電阻）

引腳2和4懸空或接地（根據設計需求）

3. 典型應用場景

緊湊型電子產品：智能手表、耳機、小型遙控器等對空間要求高的設備。

PCB密集布局：貼片式適合高密度電路板設計。

低高度需求場景：扁平化設計的開關（高度≤3mm）可用于超薄設備。

4. 選型關鍵參數

參數 典型值/說明

工作電壓 12V~24V DC

額定電流 50mA~100mA（信號類應用）

操作力 160gf~250gf（常見觸感壓力）

壽命 10萬~30萬次（高質量型號）

封裝形式 SMD（如SKRP系列）或DIP（如TS-03系列）

2. 未按下時，兩組引腳間應不導通。

3. 按下時，對應的兩組引腳（如1-2或3-4）應導通。

5. 常見問題與解決

引腳虛焊：焊接時確保引腳與焊盤充分接觸，避免冷焊。

接觸不良：可能是彈片老化，需更換開關。

引腳氧化：長期使用后引腳可能氧化，可用酒精清潔。

6. 選型注意事項

引腳間距：常見間距為2.54mm（標準排針間距），需匹配PCB封裝。

高度與尺寸：根據安裝空間選擇（如4x4mm、6x6mm）。

壽命：高質量開關可達10萬次以上按壓。

如果需要更具體的型號或應用場景（如貼片式、插件式），可以提供更多信息進一步分析！
