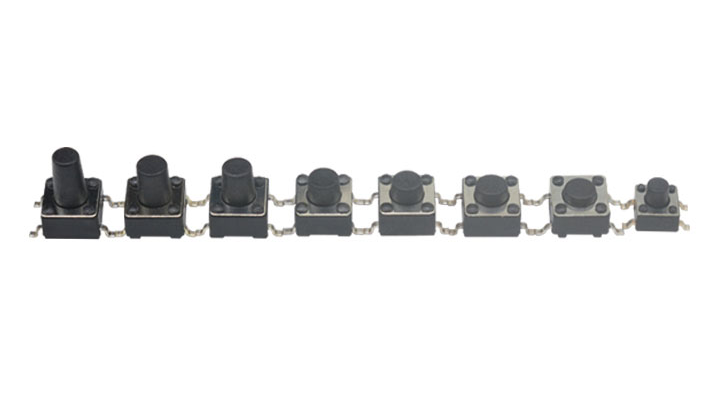

輕觸開關連接技術全解析：從原理到應用的深度指南
二腳輕觸開關（單刀單擲）：作為最基礎的開關類型，二腳輕觸開關僅有兩個引腳，其連接邏輯簡潔明了。在實際應用中，將電源正極導線與其中一個引腳相連，另一個引腳則與負載設備（如 LED 燈、小型電機）的輸入端相接，負載的輸出端再與電源負極形成閉合回路。以簡易手電筒電路為例，通過這種連接方式，按下開關即可點亮 LED 燈，松開則熄滅，實現最基礎的電路通斷控制。
三腳輕觸開關（單刀雙擲）：三腳輕觸開關包含一個公共引腳（COM）以及常開（NO）、常閉（NC）兩個功能引腳。在連接前，需借助萬用表的電阻測量功能精準識別各引腳：未施加外力時與公共引腳導通的為常閉引腳，按下開關后導通的則為常開引腳。典型應用場景如音量調節電路，將音頻信號源連接至公共引腳，常開引腳與高音量放大電路相連，常閉引腳與低音量放大電路相連，通過開關的按壓實現音量檔位的切換。
四腳輕觸開關（雙刀單擲）：四腳輕觸開關內部集成兩組獨立的觸點單元，可實現兩條電路的同步通斷控制。連接時，將兩組電源線路分別焊接或插接至兩組觸點的輸入端，對應的負載線路則連接至輸出端。在立體聲耳機的控制電路中，四腳輕觸開關能夠同時控制左右聲道的音頻信號傳輸，確保聲音輸出的一致性與穩定性。
焊接連接：焊接是輕觸開關最常用的連接方式，適用于固定安裝的電子設備。在焊接過程中，需嚴格控制電烙鐵的溫度（建議保持在 300℃ - 350℃）與焊接時間（不超過 3 秒），避免因溫度過高或時間過長導致引腳脫焊或內部元件損壞。同時，選用合適的焊錫絲（如含錫量 63%、鉛含量 37% 的共晶焊錫）與助焊劑，能夠有效提高焊接質量，降低接觸電阻。
插接連接：對于需要頻繁拆卸或模塊化設計的設備，插接連接方式更為便捷。通過將輕觸開關的引腳插入對應的插座或排線接口，可快速完成電路連接。在選擇插接端子時，需確保其與引腳的尺寸匹配，并具備良好的機械強度與電氣接觸性能，以防止因震動或外力拉扯導致接觸不良。
額定電壓與電流：額定電壓與電流是衡量輕觸開關負載能力的關鍵指標。常見的輕觸開關額定電壓范圍為 DC 5V - 24V，額定電流在 50mA - 500mA 之間 。在電路設計中，務必確保實際工作電壓與電流不超過開關的額定值，否則可能引發觸點氧化、過熱甚至火災等安全隱患。例如，在設計一款智能手環的充電電路時，若選用額定電流僅為 100mA 的輕觸開關，而實際充電電流達到 200mA，長期使用將導致開關損壞。
接觸電阻與絕緣電阻：接觸電阻反映了開關導通時的導電性能，理想狀態下應低于 50mΩ。接觸電阻過高會導致電能損耗增加，甚至影響設備的正常工作。絕緣電阻則體現了開關在斷開狀態下的絕緣性能，通常要求大于 100MΩ，以防止電路短路。在潮濕或粉塵環境中使用時，需特別關注絕緣電阻指標，選擇具備防水防塵功能的輕觸開關。
操作力與行程：操作力指的是按下開關所需的力度，一般在 100gf - 500gf 之間 。操作力的大小直接影響用戶的使用體驗，對于消費電子產品（如手機按鍵），通常將操作力設置在 200gf - 300gf，以確保操作的舒適性與靈敏性；而在工業控制設備中，為避免誤觸，操作力可能會提高至 400gf 以上。行程是指按鍵按下時的位移距離，合適的行程（通常在 0.1mm - 1.5mm）能夠提供清晰的操作反饋，同時保證開關的使用壽命。
機械壽命：機械壽命以開關的按壓次數來衡量，優質的輕觸開關使用壽命可達 50 萬次 - 100 萬次以上 。在高頻使用場景（如游戲手柄、工業控制按鈕）中，應優先選擇機械壽命長的產品，以降低維護成本與設備故障率。
電氣安全規范：在進行輕觸開關連接前，務必確保電源已斷開，避免帶電操作引發觸電事故。同時，嚴格按照電氣圖紙與說明書進行連接，防止電路短路或接錯引腳導致設備損壞。
焊接工藝要求：焊接過程中，需佩戴防靜電手環，防止靜電對敏感元件造成損害。使用合適的焊接工具與材料，確保焊點飽滿、光滑，無虛焊、冷焊等缺陷。焊接完成后，需對電路板進行清洗，去除殘留的助焊劑，防止其對電路造成腐蝕。
測試與調試：連接完成后，需對電路進行全面測試，包括通斷測試、電壓電流測試、功能測試等。使用萬用表、示波器等專業儀器檢測電路參數，確保各項指標符合設計要求。在發現問題時，需仔細排查連接線路，逐一排除故障。
