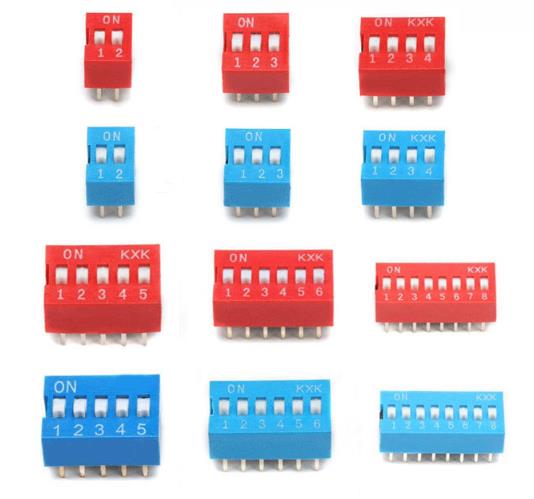

撥碼開關共有8個位, 1、2、3、4、5、6、7、8,每個位代表一個數值,推到ON的位置為0,撥到下面依次代表1、2、4、8、16、32、64、128,撥到下面的位代表的數值相加,就是該機的地址碼,(如圖所示11號就是:1+2+8=11,30號就是:2+4+8+16=30)地址碼最大為128;

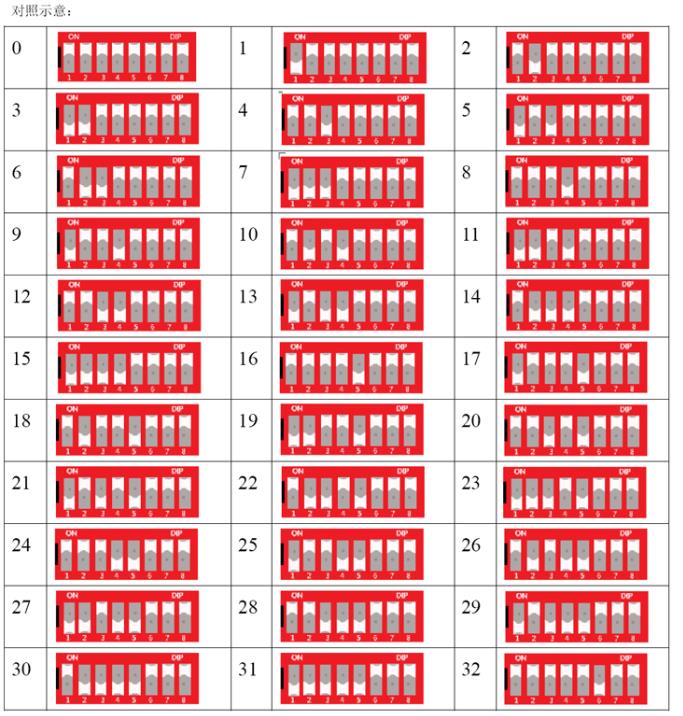

8位撥碼開關地址對照表:
8位撥碼開關使用方法
一、主電路
從交流電網輸入、直流輸出的全過程,包括:
1、輸入濾波器: 其作用是將電網存在的雜波過濾掉,同時也防止本機產生的雜波反饋到公共電網。
2、整流與濾波: 將電網交流電源直接整流為較平滑的直流電,以供下一級變換。
3、逆變: 將整流后的直流電變?yōu)楦哳l交流電,這是高頻開關電源的核心部分,頻率越高,體積、重量與輸出功率之比越小。
4、輸出整流與濾波: 根據負載需要,提供穩定可靠的直流電源。
二、控制電路
一方面從輸出端取樣,經與設定標準進行比較,然后去控制逆變器,改變其頻率或脈寬,達到輸出穩定,另一方面,根據測試電路提供的資料,經保護電路鑒別,提供控制電路對整機進行各種保護措施。
三、檢測電路
除了提供保護電路中正在運行中各種參數外,還提供各種顯示儀表資料。
四、輔助電源
提供所有單一電路的不同要求電源。

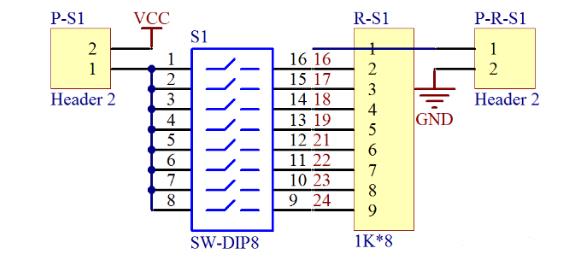

八位撥碼開關電路原理圖設計
