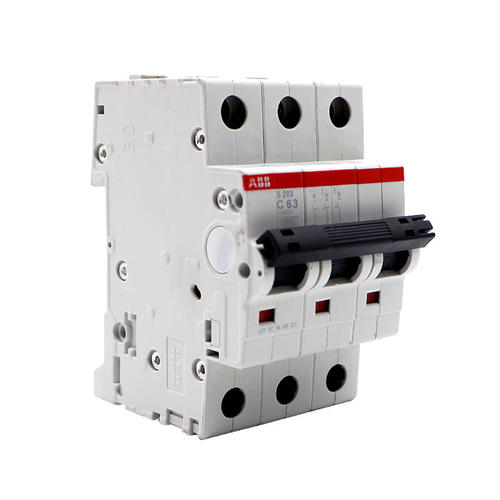

微型斷路器的基本結構 1.成分:

1)手柄

2)釋放機構，包括鎖扣、連桿和釋放板

3)接觸裝置，包括動、靜觸頭和連接板

4)接線基座

5)雙金屬片

6)調節螺釘

7)電磁螺線管(也稱為瞬時線圈)

8)滅弧室和引弧板(滅弧裝置)

9)外殼(底座、蓋子)

工作原理: 1)過載保護——斷路器過載保護功能的實現是利用雙金屬隨溫度升高而按規律彎曲的原理。小型斷路器閉合后將處于正常工作狀態。內部雙金屬會產生熱量，因?yàn)橥ㄟ^(guò)了一定的電流。由于熱膨脹系數不同，這兩種金屬會彎曲。正常電流(1.13英寸)彎曲角度不大，因此推力不足以使跳閘機構跳閘。線路一般過載時，當達到過載電流(1.45英寸)時，雙金屬片彎曲角度大，接觸跳閘機構中的杠桿，推力足以推動跳閘機構，使小斷路器的跳閘起到過載保護的作用。流經小型斷路器的電流大小不同，雙金屬片產生的彎曲程度也不同。當線路通常過載時，由于過載電流低，斷路器的跳閘時間通常較長。在當前的GB10963中。1-2005標準，時間-電流特性規定過電流跳閘電流為1。額定電流的45倍。釋放時間應在1小時內。

2)短路保護1-斷路器的短路保護功能通過瞬時跳閘實現。根據F=IN(吸力與電流和匝數之和成正比)的分析，由于瞬時跳閘線圈的匝數很小(一般小于10匝)，雖然瞬時跳閘串聯在電路中，但由于匝數很小，電路可以正常工作，正常工作電流產生的吸力不足以克服彈簧的反作用力。當線路短路或嚴重過載時，非常高的電流流過感應線圈，產生強磁場。由于產生的電流和正常工作電流之間的差異是幾倍或幾十倍或更多，線圈的匝數沒有改變，但是電流增加了幾倍或幾十倍，因此吸力也增加了幾倍或幾十倍。推桿使斷路器能夠快速跳閘。由于電流較大，斷路器的跳閘時間在0。1s。此外，只要反作用彈簧選擇合理，就能滿足B型、C型和D型瞬時脫扣器的設置要求。另一個重要部件是滅弧柵。當斷路器閉合時，兩個觸點之間會產生大的電弧。滅弧柵的作用是通過增加散熱面積和電弧放電空來快速消除電弧，從而減少電弧的不利影響。

微型斷路器內部結構和功能的描述 1.內部結構

如果4個鉚釘損壞，它們可以分成兩半，如下圖所示。零件嵌入左蓋，右蓋可以拆卸。

2.電路部分

當觸點閉合時，電路路徑為(從上到下):1-2-3-5-6-7-8-9-11。當觸點斷開時，觸點之間產生電弧電流，初始電流路徑為:1-2-3-arc -5-6-7-8-9-11。在電弧由于磁和熱效應被引入滅弧室E之后，電流路徑為1-2-4-E-F-10-11。電弧在滅弧室內分成10段，并迅速冷卻和熄滅。電弧熄滅后，電流被完全切斷。

3.機械構件

機械部分的功能:支持手動“開”和“關”操作，自動執行“熱脫扣”和“電磁脫扣”，以防過流和短路。還有一個“熱脫扣電流微調”操作(該功能不常用)。

4.殼

外殼尺寸符合行業標準。為了統一標準和提高處理效率，低于一定額定電流的斷路器將使用相同類型的外殼、觸點和端子。這種外殼能通過的最大額定電流是“外殼級電流”。在本例中，型號DZ47LED發光二極管63的63表示該系列機架的當前水平為63A。

當殼被分成左右兩半后，可以看到兩半的大部分是對稱的。根據功能，內部空的房間可以大致分為“四個房間”。
