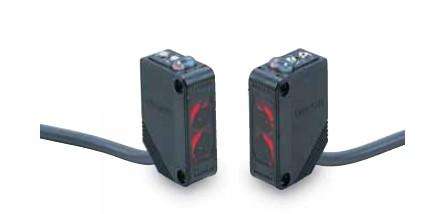

光電開關是利用被檢測物體阻擋或反射光束，同步環路門控電路檢測被阻擋物體的有無。所有能反射光線的物體都能被探測到。光電開關在發射器上將輸入電流轉換成光信號并發射光信號，然后接收器根據接收到的光強度或有無來檢測目標物體。大多數光電開關使用波長接近可見光的紅外光波。

光電開關的分類 1根據檢測方法

常用光電開關的分類方法:根據檢測方法，可分為三種類型:反射型、反向反射型和鏡面反射型。

反向檢測遠離狹縫光電開關(9片)，可檢測半透明物體的密度(透射率)。反射工作距離被限制在光束交叉點附近，以避免背景影響。鏡面反射型反射距離長，適合遠距離檢測，也可以檢測透明或半透明物體。???

2按結構分類

光電開關根據其結構可分為三種類型:放大器分離型、放大器內置型和功率內置型。???

放大器分離型是將放大器與傳感器分離，由專用集成電路和混合安裝工藝制成。由于傳感器具有超小尺寸和多品種的特點，放大器具有更多的功能。因此，這種類型使用接線盒連接，可用于交流和DC電源。具有開關延時功能，可配有亮、聲開關，可控制6種輸出狀態，有觸點和電平兩種輸出模式。?

內置放大器將放大器與傳感器集成在一起，由專用集成電路和表面貼裝技術制成。它使用DC電源工作。其響應速度情況(0.1毫秒和1毫秒)可以檢測到狹窄和高速運動的物體。改變電源的極性可以打開和關閉，并且可以設置自診斷穩定工作區域指示器。電壓和電流輸出方式都可以防止相互干擾，系統安裝非常方便。電源內置型由集成放大器、傳感器和電源裝置，采用專用集成電路和表面貼裝工藝制成。一般采用交流電源，適合在生產現場代替接觸式行程開關，可直接用于高壓控制電路。自診斷穩定工作區指示燈也可自行設置，輸出配有固態繼電器或繼電器常開常閉觸點，可防止相互干擾，并可緊密安裝在系統中。

光電開關檢測方法 (1)兩個500 v萬用表，帶電阻r×L00ω和r×L0kω。

(2)選擇R×L00ω萬用表表筆連接發光體兩端，注意加直流電壓。選擇R×L0Kω萬用表表筆接收光接收器的兩端。

(3)將一張黑紙放在發射器和接收器之間，拉出并上下插入黑紙。此時，R×L0kω萬用表的指針應擺動。振幅越大，靈敏度越高。如果光電開關在沒有擺動的情況下?lián)p壞，如果擺動幅度很小，則靈敏度太低。一些光電開關光發射器和光接收器有共同的接地，應注意兩個萬用表的正確接線。

光電開關質量檢測方法 常用的光電開關有四個引出引腳，兩個是紅外發射二極管的引腳，兩個是用于光接收的光電晶體管。

首先找出紅外發射的兩個引腳:由于四個引腳可以清楚地將兩個相鄰的引腳分成一組，因此可以使用萬用表Rx1k電阻。在光電開關不曝光的情況下，很容易發現只需要一組帶正負電阻的引線，而另一組引線的電阻是無窮大。這樣，可以確定具有正電阻和負電阻的兩個引線是紅外發光二極管的引線，并且當施加正電阻時，黑色觸針連接到紅外發光管的正電極。

當沒有光照射在光電開關上時，具有無限兩條引線的組是光電晶體管的C和E引線。萬用表Rx1k紅色探針用于連接一根導線，黑色探針用于連接一根導線。然后光電開關被允許看到光，并看到探頭向右晃動的大小。然后切換紅色和黑色探針，讓光電開關看到光，并寫下探針右擺的大小。經過兩次測試，無論有無光，萬用表指針偏轉較大的黑色探針都連接到光電晶體管的集電極C，剩余的引線是光電晶體管的E極。

符合上述規則的光電開關是好的。不符合上述規則的是一個壞的光電開關。
