水晶頭超5類和6類的區別

分類:技術資料瀏覽:6112發表時間:2020-04-10 09:22:54

超五類與六類水晶頭的區別

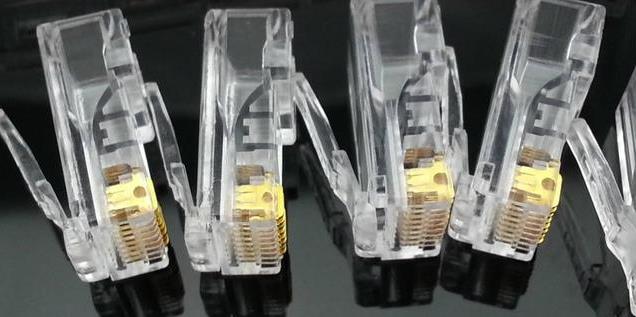

    在外觀上超五類水晶頭和六類水晶頭幾乎沒有區別,內部構造是有區別的。

水晶頭超5類和6類的區別

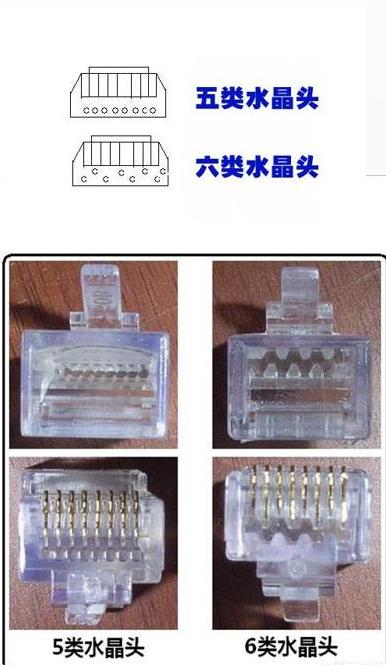

    六類水晶頭的8根觸點(金屬片)是上下分為兩排的,而超五類水晶頭里面的觸點是一字排開的。也就是八孔整齊排列的是五類水晶頭,上下交錯的是六類水晶頭,如下圖所示。

水晶頭超5類和6類的區別

六類水晶頭常用于千兆網絡,銅芯較粗,因此六類水晶頭是錯層排列,分為兩排,上面四根,下面四根。五類水晶頭常用于百兆網絡,銅芯較細,因此采用直線排列。

超五類水晶頭可以用于六類線

    超五類水晶頭的線槽可以端接23AWG至26AWG的線芯,而市面上的超五類線芯一般是24AWG,六類線一般為23AWG,所以超五類水晶頭是可以支持超五類網線和六類網線的。(備注:23AWG的橫截面直徑為0.57mm,24AWG為0.51mm)。

水晶頭超5類和6類的區別

六類水晶頭不建議用于超五類線

    六類水晶頭不建議用于超五類線,相信也很少有人這么用。六類水晶頭的線孔比較粗,用于超五類網線,可能存在線芯夾不緊,容易松動和虛接,將來排查網絡故障比較麻煩。

以上就是五類水晶頭和六類水晶頭的區別和應用場合,通常情況下五類水晶頭可以用于超五類網線和六類網線,都可以跑滿千兆的網速。在要求比較嚴格的場合,六類線需要六類水晶頭。
