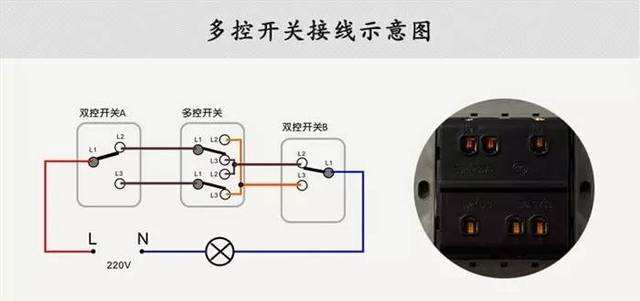

多控開關盒里有許多電線。如果你想知道如何連接多控制開關的電線，你必須首先了解多控制開關的原理。如下圖所示:

例如，三控制電路由兩個雙控制開關和一個多控制開關組成。雙控開關只是一個單刀雙擲開關。帶電導線進入開關后，既可以傳導到L1，也可以傳導到L2，通過導線分別傳導到另一個雙控開關的L1和L2，使兩個雙控開關可以同時控制同一個燈。多控開關是一個雙刀雙擲開關。進入多控開關的L1和L2可以通過雙極在L11/L12和L21/L22之間切換。多控開關的L11和L21通過導線連接到另一個雙控開關的L1，L12和L22通過導線連接到雙控開關的L2。

了解了多控開關的原理，接下來的接線就容易多了。首先，多控制開關上的L11和L21用短線連接，L21和L22連接。下一步是找到通向雙控開關的導線。最簡單的方法是抽動電線，看看雙控開關盒中的哪根電線會動。找到通向一個雙控開關的兩條電線后，標記自己，其中一條連接到L1，另一條連接到L2。另一個雙控開關中連接到L1的線連接到多控開關的L11，連接到L2的線連接到多控開關的L22，這樣多控開關可以控制同一個燈，即單控和多控。如果是控制多路燈，原理也很簡單，分別找出通向雙控開關的導線，按編號順序連接。

當然，現在還有一種更簡單的方法來實現雙重控制和多重控制，那就是使用智能開關。智能開關可以降低電路的復雜度，實現多通道多開控制和多種控制方式。即使其他房間忘記關燈，他們也不必起床關燈。它可以完全由手機控制，甚至在辦公室也可以遠程控制。

雙控開關的接線方法

多控開關的接線方法
