五孔插座接線的接線匹配 記住下面的原則和方法，五孔插座接線要簡單得多。
1、紅零黑藍(即火線L為紅，零線N為黑線，地線為藍)；
2.火是棕色和藍色的，地面是黃色和綠色的(即火線L是棕色的，零線N是藍色的，地線為黃綠雙色線)；
3.火黑色、白色和綠色(黃色和綠色)是美國電線色調標準。
4.根據道路，只有進線和出線相線(你可以只想到火線和零線)。電線的常見色調匹配是:黃色輸入和白色輸出(或綠色)。開關指示輸入相位是L，輸出相位是(L1、L2)。
如果你發現兩根相同顏色的電線連接在一起，這是可以的，否則一些電路將被切斷。
五孔插座接線要點
1、一般明裝五孔插座應距地面不小于1.8m隱藏式電源插座距離地面0.3米。為了防止兒童觸摸，最好選擇并購買一個帶安全護罩的安全插座。同一房間插座的高度應一致，開關的開關位置應一致。
2.當你得到一個新的插座時，首先把底座和面板分開。在插座的一側(通常在上方或下方)，有一個矩形間隙。將螺絲刀插入插座，并向外用力將面板與底座分開。
3、浴室環境潮濕，應選用高絕緣水平防水防濺型五孔插座；冰箱、空調節器、彩電、電腦、洗衣機等。應使用帶開關的"獨立"三孔插座和質量可靠的帶保護接地。最好不要使用五孔插座。
如何連接五孔插座 第一步:準備接線工具，如剪刀、膠帶、老虎鉗等。
第二步:了解插座火線、零線和保護地線的位置。五孔插座面板上的三個孔后面有三個接線孔，分別標有相應的字母，包括L、N和E，分別對應火線、零線和地線。此外，在兩個孔后面會有帶電的電線和零線的痕跡。
第三步:用老虎鉗去掉電源線頭的絕緣層，去掉大約3厘米的絕緣層。擰緊泄漏的銅線末端?；鹁€通過L接口，零線通過N接口，地線通過E接口。然后將三個孔上的火線和零線分別接入兩個孔后的火線和零線接口。
步驟4:擰緊所有電源線和相應的端子，然后固定插座外殼，最后用螺釘固定。

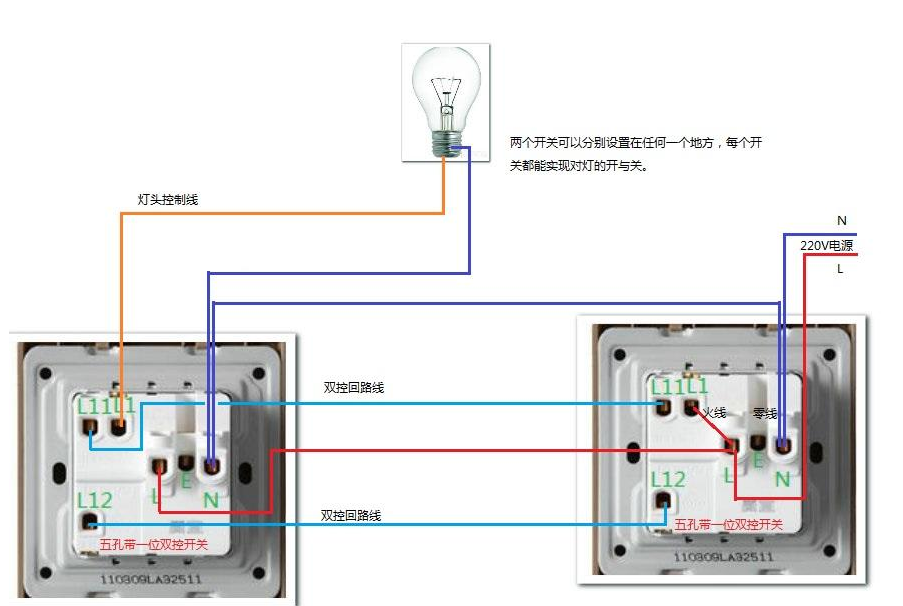

五孔插座接線圖
