protel 常用元件電氣符號和封裝形式

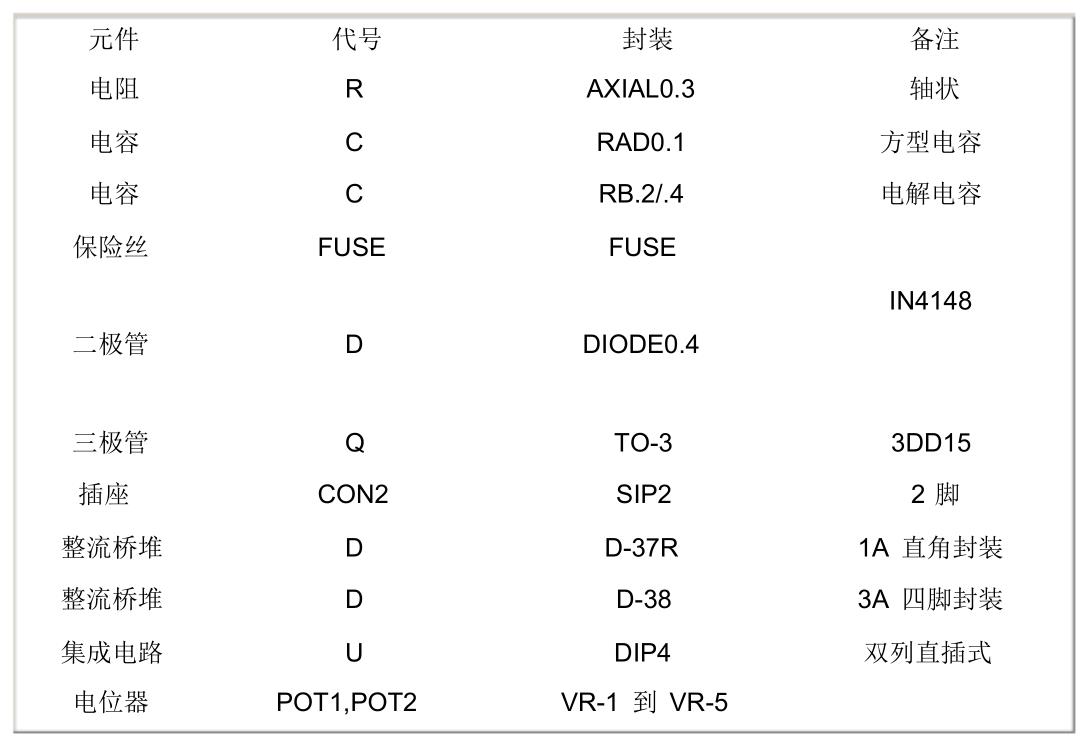

1. 標準電阻： RES1 、RES2 ；封裝： AXIAL-0.3 到 AXIAL-1.0

兩端口可變電阻： RES3 、RES4 ；封裝： AXIAL-0.3 到 AXIAL-1.0

三端口可變電阻： RESISTOR TAPPED ，POT1 ， POT2 ；封裝： VR1-VR5

2.電容：CAP（無極性電容） 、ELECTRO1 或 ELECTRO2 （極性電容） 、可變電容 CAPVAR

封裝： 無極性電容為 RAD-0.1 到 RAD-0.4 ，有極性電容為 RB.2/.4 到 RB.5/1.0.

3.二極管： DIODE（普通二極管） 、DIODE SCHOTTKY （肖特基二極管） 、DUIDE TUNNEL（隧道二極管） DIODE VARCTOR （變?nèi)荻O管） ZENER1~3 （穩壓二極管）

封裝： DIODE0.4 和 DIODE 0.7 ;（上面已經說了，注意做 PCB 時別忘了將封裝 DIODE 的端口改為 A、K）

4.三極管： NPN ，NPN1 和 PNP ，PNP1 ；引腳封裝： TO18 、TO92A （普通三極管） TO220H（大功率三極管） TO3（大功率達林頓管）

以上的封裝為三角形結構。 T0-226 為直線形，我們常用的 9013 、9014 管腳排列是直線型

的，所以一般三極管都采用 TO-126 啦！

5、效應管： JFETN （N 溝道結型場效應管）， JFETP （ P 溝道結型場效應管） MOSFETN（N 溝道增強型管） MOSFETP （P 溝道增強型管）

引腳封裝形式與三極管同。

6、電感： INDUCTOR 、INDUCTOR1 、 INDUCTOR2 （普通電感）， INDUCTOR VAR 、INDUCTOR3 、INDUCTOR4 （可變電感）

8.整流橋原理圖中常用的名稱為 BRIDGE1 和 BRIDGE2 ，引腳封裝形式為 D 系列，如 D-44 ，D-37 ，D-46 等。

9.單排多針插座原理圖中常用的名稱為 CON 系列，從 CON1 到 CON60 ，引腳封裝形式為SIP 系列，從 SIP-2 到 SIP-20 。

10. 雙列直插元件原理圖中常用的名稱為根據功能的不同而不同，引腳封裝形式 DIP 系列，不如 40 管腳的單片機封裝為 DIP40 。

11.串并口類原理圖中常用的名稱為 DB 系列，引腳封裝形式為 DB 和 MD 系列。

12、晶體振蕩器： CRYSTAL ；封裝： XTAL1

13、發光二極管： LED；封裝可以才用電容的封裝。 （RAD0.1-0.4 ）

14、發光數碼管： DPY ；至于封裝嘛，建議自己做！

15、撥動開關封裝： SW DIP ；封裝就需要自己量一下管腳距離來做！

16、輕觸按鍵開關封裝： SW-PB ：封裝同上，也需要自己做。

17、變壓器： TRANS1 —— TRANS5 ；封裝不用說了吧？自己量，然后加兩個螺絲上去。
