輕觸開關波峰焊連錫怎么解決

分類:技術資料瀏覽:6331發表時間:2021-03-15 16:17:50

輕觸開關在波峰焊的時候,容易出現連錫的故障問題,也是常見的波峰焊接故障煩惱的問題之一,下面穎鑫電子分析下出現連錫的問題以及處理辦法

輕觸開關波峰焊連錫怎么解決

波峰焊連錫的原因分析

1、助焊劑活性不夠;

2、助焊劑的潤濕性不夠;

3、助焊劑涂布的量太少;

4、助焊劑涂布的不均勻;

5、線路板區域性涂不上助焊劑;

6、線路板區域性沒有沾錫;

7、部分焊盤或焊腳氧化嚴重;

8、線路板布線不合理(元零件分布不合理);

9、走板方向不對;

10、錫含量不夠,或銅超標;[雜質超標造成錫液熔點(液相線)升高];

11、發泡管堵塞,發泡不均勻,造成助焊劑在線路板上涂布不均勻;

12、風刀設置不合理(助焊劑未吹勻);

13、走板速度和預熱配合不好;

14、手浸錫時操作方法不當;

15、鏈條傾角不合理;

16、波峰不平。

輕觸開關波峰焊連錫怎么解決

輕觸開關波峰焊連錫調節處理方法

1.助焊劑不夠或者是不夠均勻,加大流量;

2.聯錫把速度加快點,軌道角度放大點;

3.不要用1波,用2波的單波,吃錫的高度不一定要1/2,可以剛剛接觸到板底就夠了。如果你有托盤,那么錫面在托盤挖空的最高面就好;

4.板子是否變形;

5.如果2波單打不好,用1波沖,2波打得低低的碰到引腳就可以了,這樣可以修下焊點形狀,出來就好了;

針對以上原因,還可以查看波峰焊機是否有以下問題:

第一、波峰高度距離;

第二、鏈條速度是否適當;

第三、波峰焊溫度;

第四、錫爐錫量是否足夠;

第五、波峰出錫是否勻稱。

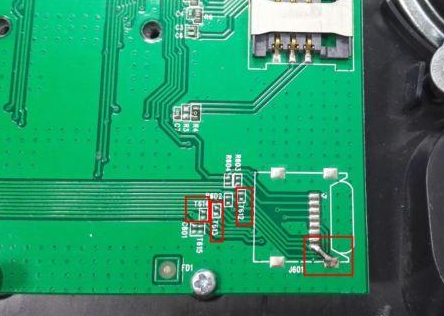

由于波峰焊導致輕觸開關針腳連錫會引起pcb短路,所以必須先修理才能繼續使用.修理方法是先點上一點助焊劑(就是松香油溶劑),然后用高溫的鉻鐵將連錫位置加熱使之熔化,連錫位置在表面張力作用下會回縮不再短路.
