隔離開關（Isolating switch）是一種主要用于“隔離電源、倒閘操作、用以連通和切斷小電流電路”的開關器件，無滅弧功能。它本身的工作原理及結構比較簡單，但由于使用量大，對變電所、電廠的設計、建立和安全運行的影響均較大。隔離開關的主要特點是無滅弧能力，只能在沒有負荷電流的情況下分、合電路。

隔離開關是一種非常實用的電氣設備，它能夠在電路中起到重要的作用。在實際應用中，隔離開關通常安裝在電路的入口處或出口處，以便在需要時可以快速切斷電路。當需要進行檢修或維護工作時，可以先將隔離開關打開，然后切斷電源，這樣就可以安全地進行工作了。

除了在電力系統中使用外，隔離開關還廣泛應用于其他領域。例如，在汽車制造業中，隔離開關被用來控制車輛的各種電氣設備；在航空航天領域中，隔離開關則被用來控制飛機和航天器的電氣系統。

隔離開關的工作原理和結構

1. 外殼：一般由絕緣材料制成，以確保電路的安全隔離。外殼具有良好的絕緣性能，能夠有效地防止電流泄漏和觸電事故的發生。

2. 操作桿：是用來控制隔離開關狀態的部件。通過操作桿的操作，可以控制隔離開關的開合狀態。

需要注意的是，由于隔離開關沒有滅弧能力，只能在沒有負荷電流的情況下分、合電路。即使在運行電流情況下，隔離開關也不能帶載拉閘。因此，隔離開關一般不帶滅弧罩，即使有滅弧罩也是非常簡單類型，對強大的短路電流電弧完全無法抵御。

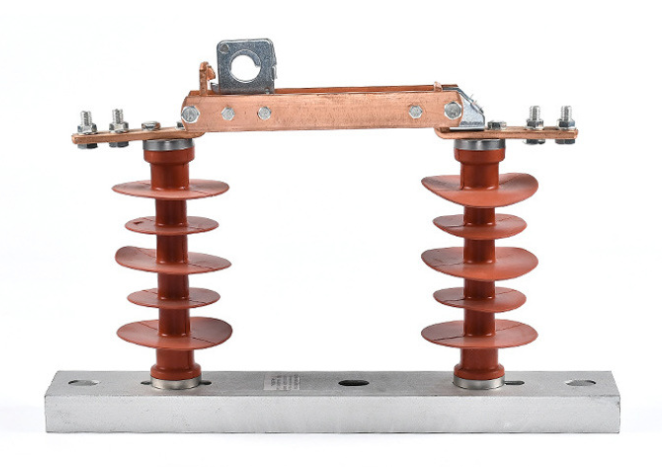

隔離開關

此外，隔離開關還可以用來進行某些電路的切換操作，以改變系統的運行方式。例如：在雙母線電路中，可以用隔離開關將運行中的電路從一條母線切換到另一條母線上。同時，也可以用來操作一些小電流的電路。

在實際應用中，隔離開關通常安裝在電路的入口處或出口處，以便在需要時可以快速切斷電路。當需要進行檢修或維護工作時，可以先將隔離開關打開，然后切斷電源，這樣就可以安全地進行工作了。

除了在電力系統中使用外，隔離開關還廣泛應用于其他領域。例如，在汽車制造業中，隔離開關被用來控制車輛的各種電氣設備；在航空航天領域中，隔離開關則被用來控制飛機和航天器的電氣系統。

隔離開關的主要作用

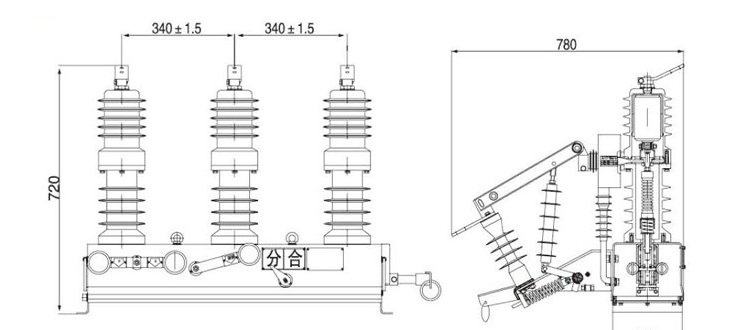

隔離開關

隔離開關，也叫斷路開關，是一種主要用于“隔離電源、倒閘操作、用以連通和切斷小電流電路”的無滅弧功能的開關器件。在結構上，它沒有特殊的滅弧裝置，因此不允許用它帶負載進行拉閘或合閘操作。

其主要的功能是提供一個明顯的斷開點，將電源與設備分離，以保證檢修人員的人身安全。在分位置時，觸頭間有符合規定要求的絕緣距離和明顯的斷開標志；在合位置時，能承載正?；芈窏l件下的電流及在規定時間內耐受短路電流的通過。此外，隔離開關還可以用來進行某些電路的切換操作，以改變系統的運行方式。

實際應用中，隔離開關常裝設在斷路器前端，用于斷路器跳閘斷開后，拉開隔離開關斷開電源，形成明確的斷開點，以進行斷路器的檢修或維護。所以隔離開關即是電氣回路斷路器停電后脫離電力系統的執行機構，也是該系統進行檢維修的安全保障措施。然而在實際運行中，帶負荷操作隔離開關事故是送配電設施運行中最危險的運行操作事故之一，所以嚴格執行操作票制度和操作監護制度是避免類似事故的最有效的方法。

隔離開關和斷路器區別

1.功能：

隔離開關：主要用于電力系統間的隔離作用，即形成一個明顯的電路斷開點。它沒有滅弧裝置，雖然規程規定其可以操作于負荷電流小于5A的場合，但其總體屬于不能帶負荷操作。

斷路器：具有過流、短路自動脫扣功能，帶有消磁滅弧裝置，可以用來接通、切斷大電流。斷路器不但能操作負荷電流，還能操作故障（短路）電流。

2. 結構與外觀：

隔離開關：結構簡單，從外觀上能一眼看出其運行狀態，檢修時有明顯斷開點。

斷路器：有良好的封裝形式，故單純觀察斷路器，不能直觀地確定其是處在閉合或斷開位置。

3. 應用：

在實際運行中，隔離開關常裝設在斷路器前端，用于斷路器跳閘斷開后，拉開隔離開關斷開電源，形成明確的斷開點，以進行斷路器的檢修或維護。

4. 安全性：

帶負荷操作隔離開關事故是送配電設施運行中最危險的運行操作事故之一，所以嚴格執行操作票制度和操作監護制度是避免類似事故的最有效的方法。

綜上所述，隔離開關主要用于隔離電路，不具備過流保護功能，而斷路器則具備過流保護功能，可以用來切斷大電流。在實際應用中，兩者經常配合使用，確保電力系統的安全穩定運行。
