行程開關，也被稱為位置開關或限位開關，是一種根據運動部件的行程位置來切換電路的電器。它的作用與按鈕相同，不同之處在于行程開關觸頭的動作不是靠手動操作來實現，而是利用生產機械某些運動部件上的擋鐵碰撞其滾輪，從而使觸頭動作來實現接通或斷開某些電路。這種開關主要用于控制生產機械的運動方向、行程大小或位置保護。

當被控制的對象（例如機器或設備）移動到與行程開關的活動臂相接觸的位置時，活動臂就會轉動以改變內部觸點的狀態，從而實現電路的切換。與普通的手動按鈕和腳踏按鈕相比，行程開關的內部結構是相同的，但外部的操作機構形式可能會有所不同，例如有旋轉式的、頂推式的等。當運動機構運行到位并觸碰到行程開關的操作機構時，它會帶動內部的開閉動作。

行程開關的組成

行程開關是一種把機械信號轉變?yōu)殡姎庑盘柕碾姎忾_關，用來轉換機械動作信息的傳遞，常用于機床自動控制、限制運行機構動作或行程及程序控制。 行程開關的主要組成部分有微動開關、復位彈簧軸、撞塊、杠桿和滾輪。

微動開關是行程開關的核心部件，它負責將機械信號轉換為電氣信號。當撞塊受到外力作用時，會推動杠桿運動，進而使?jié)L輪轉動。滾輪的轉動會使復位彈簧軸產生變形，從而使微動開關閉合或斷開。

復位彈簧軸是行程開關的另一個重要組成部分，它的作用是在撞塊離開后使微動開關恢復到原始狀態。復位彈簧軸通常由一根螺旋彈簧和一根金屬桿組成，螺旋彈簧可以在金屬桿上伸縮，從而實現微動開關的復位。

撞塊是行程開關的觸發部件，它受到外力作用時會推動杠桿運動。撞塊通常由金屬材料制成，具有一定的硬度和耐磨性。

杠桿是連接撞塊和滾輪的部件，它的作用是將撞塊的運動傳遞給滾輪。杠桿通常由剛性材料制成，以確保其在使用過程中不會發生變形。

滾輪是行程開關的傳動部件，它與杠桿相連，并帶動復位彈簧軸運動。滾輪通常由塑料或橡膠材料制成，以減小摩擦力并提高使用壽命。

行程開關的接法

行程開關，也叫限位開關，是一種可以根據運動部件的行程位置而切換電路的電器。它的工作原理與按鈕開關類似，都屬于主令電器。不同的是，一般的按鈕是由人手動控制，而行程開關則是由外部機械碰撞來控制。

行程開關的主要作用是實現順序控制、定位控制和位置狀態的檢測。它廣泛應用于各類機床、起重機械、電梯等，用以控制其行程、進行終端限位保護。例如，在電梯的控制電路中，利用行程開關來控制開關轎門的速度、自動開關門的限位、轎廂的上下限位保護。

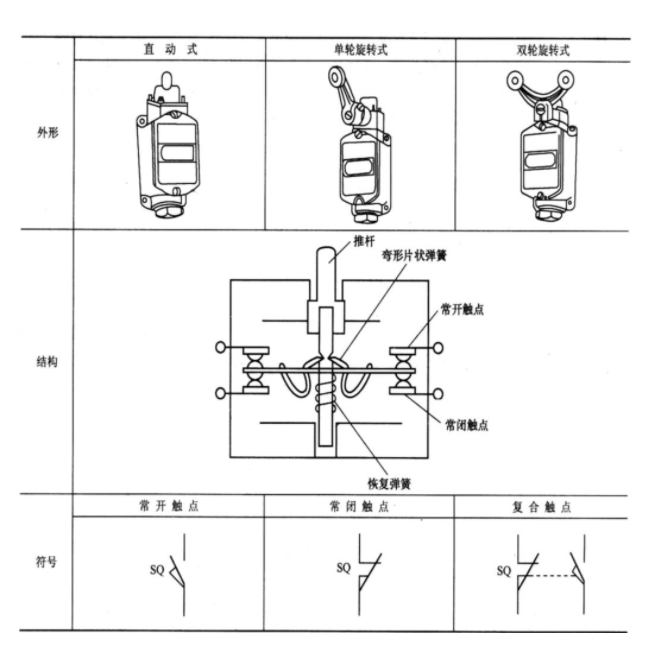

行程開關的結構和普通手動按鈕、腳踏按鈕相似，只是其外面的操作機構形式不同，如有旋轉式、頂推式等。當裝于生產機械運動部件上的模塊撞擊行程開關時，行程開關的觸點動作，實現電路的切換。

行程開關的接法，可以參考以下步驟：

1. 確定行程開關的類型和額定電壓。

2. 根據電路圖或?qū)嶋H需求，確定行程開關的輸入和輸出端子。

3. 將電源線連接到行程開關的輸入端子上。

4. 將負載線連接到行程開關的輸出端子上。

5. 確保所有連接都已固定并檢查是否有任何短路或接地問題。

行程開關符號

行程開關的作用是將機械行走的長度用電信號傳出對不對

行程開關的作用并不是將機械行走的長度用電信號傳出。它的主要作用是將機械行走的極限位置用電信號傳出，用于將機械位移轉變成電信號，這樣就可以使電動機的運行狀態得以改變，從而控制機械動作或用作程序控制。在機床等設備中，行程開關被廣泛用于控制工件運動或自動進刀的行程，以避免發生碰撞事故。有時也會利用行程開關使被控物體在規定的兩個位置之間自動換向，從而得到不斷的往復運動。
